INGENIERIA DE PROCESOS

INGENIERÍA DE PROCESOS

SISTEMA DE CONTROL DE PROCESOS

VARIABLE

PERTURBACION

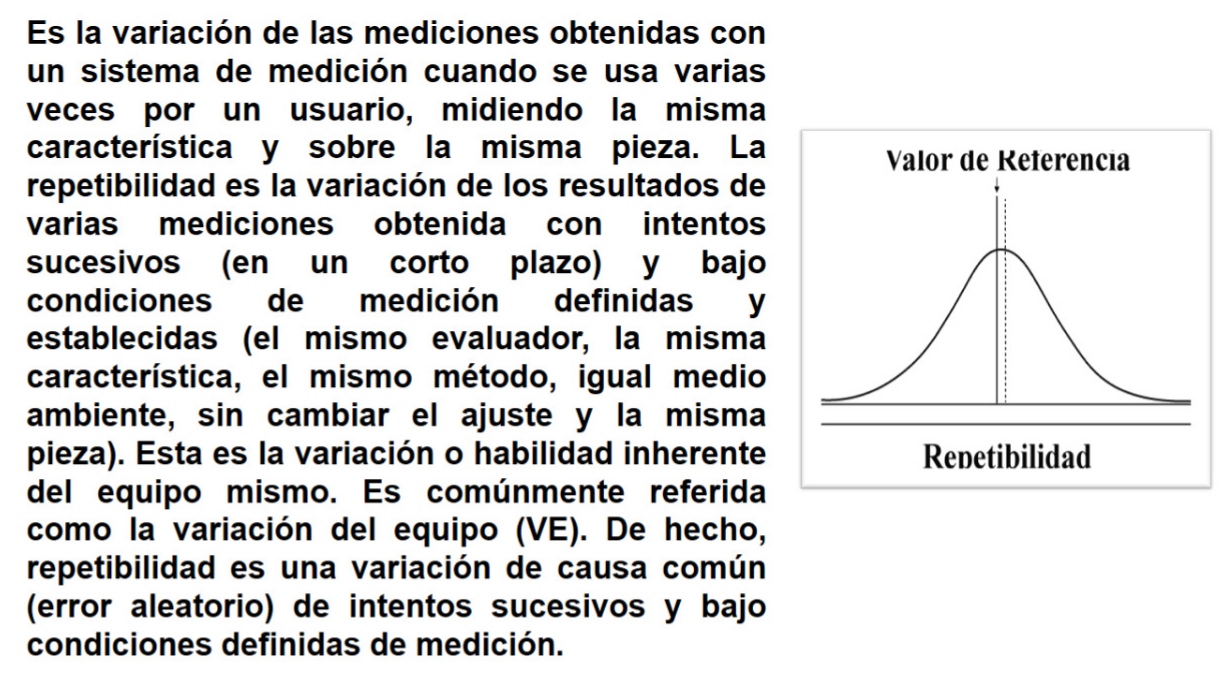

REPETIBILIDAD

EXACTITUD

PRECISIÓN

LINEALIDAD

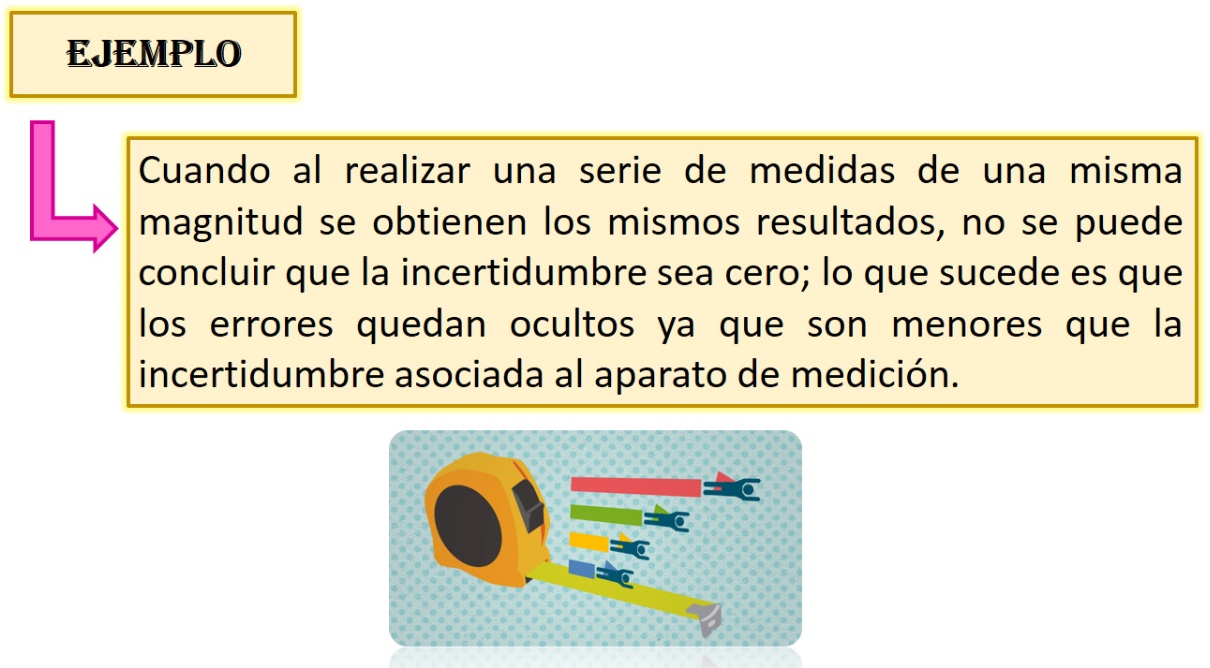

INCERTIDUMBRE

CONTROLADOR

ACTUADOR

ELEMENTO FINAL DE CONTROL

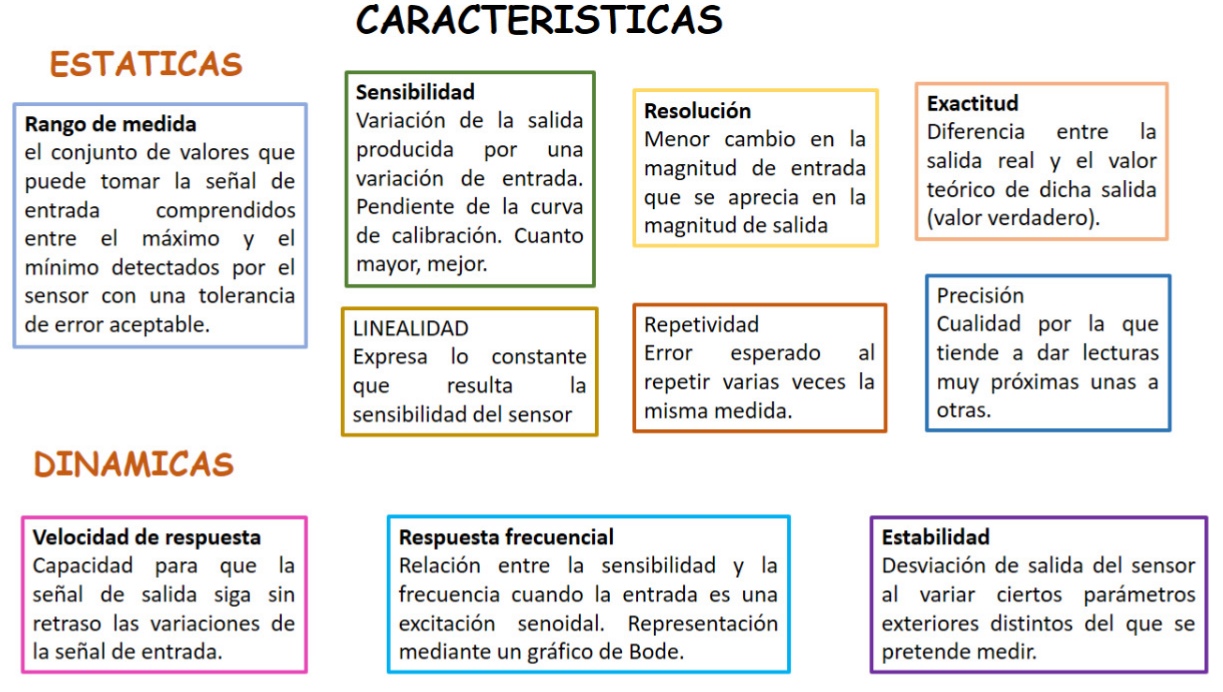

SENSOR

En la industria es un objeto capaz de de variar una propiedad ante magnitudes físicas o químicas, llamadas variables de instrumentación y transformarlas con un transductor en variable eléctricas. Las variables de instrumentación pueden ser por ejemplo: intensidad lumínica, temperatura, distancia, aceleración, inclinación, presión, aceleración, pH, etc. una magnitud eléctrica puede ser una resistencia eléctrica, una capacidad eléctrica(COMO SENSOR DE HUMEDAD), una tensión eléctrica(como un termopar), una corriente eléctrica,etc.

CINTA TRANSPORTADORA

TRANSMISOR

TRANSDUCTOR

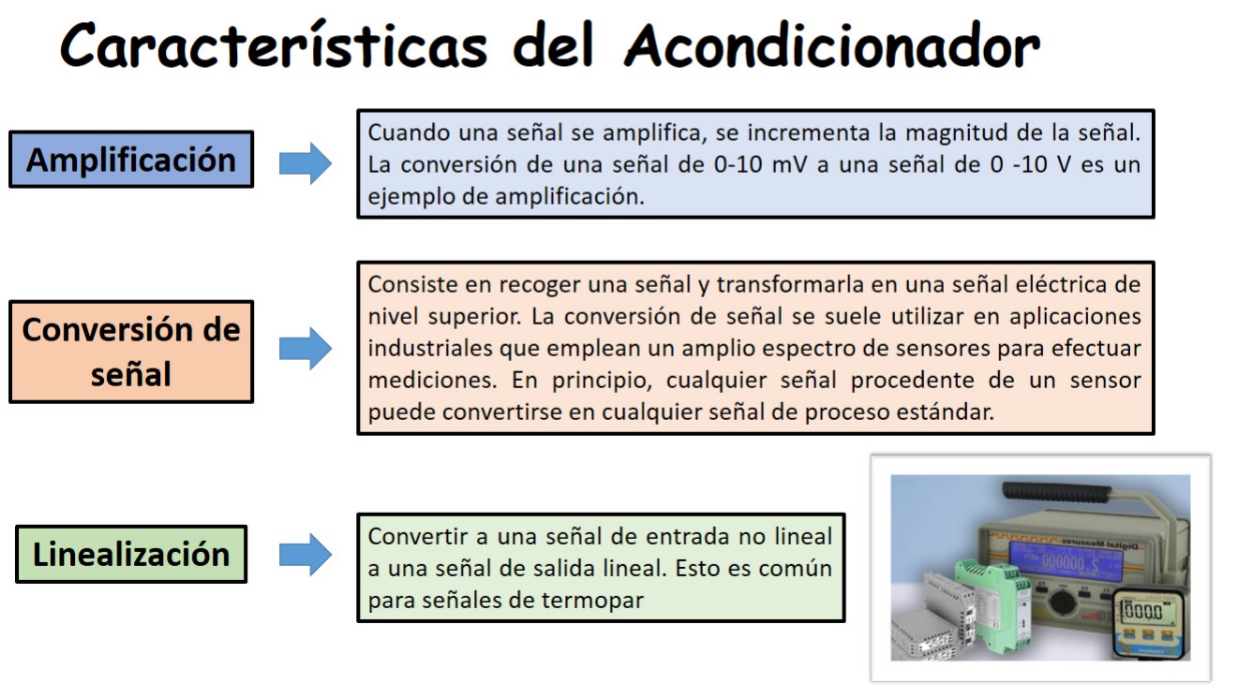

ACONDICIONADOR

Este instrumento convierte un tipo de señal eléctrica o mecánica (señal de entrada) en otra señal (señal de salida). El objetivo consiste en amplificar la señal y convertirla a otro formato fácil de leer y compatible con fines de adquisición de datos o de control de una máquina.

Un acondicionador de señal ayuda a obtener medidas precisas, como condición esencial para la exactitud de la adquisición de datos o del control de maquinas.

MICRO CONTROLADOR

Combina los recursos fundamentales disponibles en un micro computador, es decir, la unidad central de procesamiento (CPU), la memoria y los recursos de entrada y salida, en un circuito integrado.

REGISTRADOR

CONVERTIDOR

CIRCUITO ABIERTO O LAZO ABIERTO

1. Elemento de control: determina que acción se va a tomar dada una entrada al sistema de control.

2. Elemento de corrección: responde a la entrada que viene del elemento de control e inicia la acción para producir el cambio en la variable controlada al valor requerido.

3.Proceso: el proceso o planta del sistema en el que va a controlar la variable.
Ejemplos
Ciclo del lavado

Horno de microondas
Un horno de microondas que carece de sensor de temperatura de los alimentos a cocinar, el artefacto emitirá las microondas a lo largo del tiempo fijado al iniciarse el proceso de cocción, sin tener en cuenta si el alimento está totalmente cocido o no.

CIRCUITO CERRADO O LAZO CERRADO

 Son los sistemas en los que la acción de control esta en función de la señal de la salidas. los sistemas de circuito cerrado usan la retroalimentación desde un resultado final para ajustar la acción de control en consecuencia el control en lazo cerrado es imprescindible cuando se da alguna de las siguientes circunstancias.

• Cuando un proceso no es posible de regular por el hombre.
• Una producción a gran escala que exige grandes instalaciones.
• Vigilar un proceso es especialmente difícil en algunos casos  requiere una atención que el hombre puede perder fácilmente por cansancio y despiste, con los consiguientes riesgos que ello pueda ocasionar al trabajador y al proceso.

Ejemplos

Un regulador de nivel de gran sensibilidad de un depósito. El movimiento de la boya produce más o menos obstrucción en un chorro de aire o gas a baja presión. Esto se traduce en cambios de presión que afectan a la membrana de la válvula de paso, haciendo que se abra más cuanto más cerca se encuentre del nivel máximo.

 En caso de que el proyecto del puente levadizo o los semáforos no funciones como se lo había diseñado o planificado, se analizará la falla que el mecanismo no funcione como es debido, y de esta manera poder arreglarlo.

VIDEO DE EXPOSICIÓN
