capitulo 6.9


EJEMPLOS - FUNCIONES

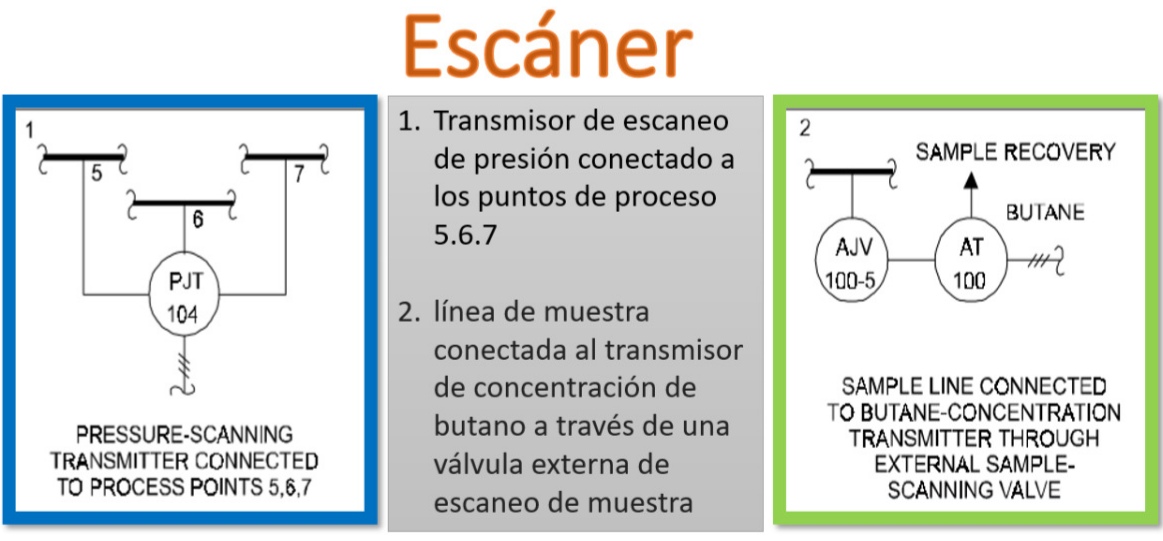

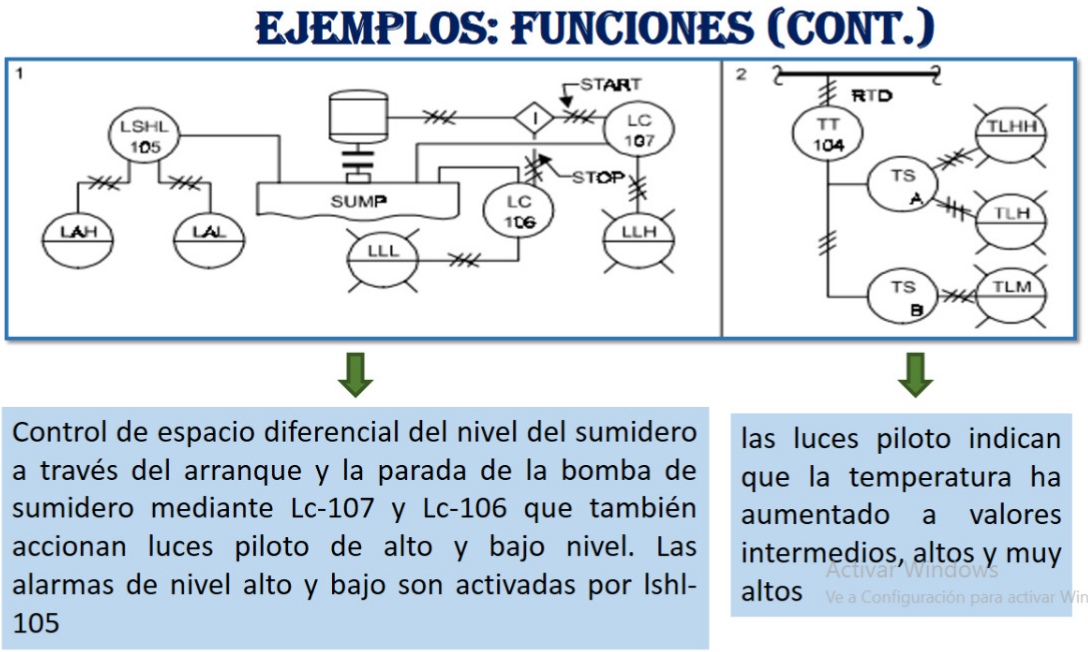

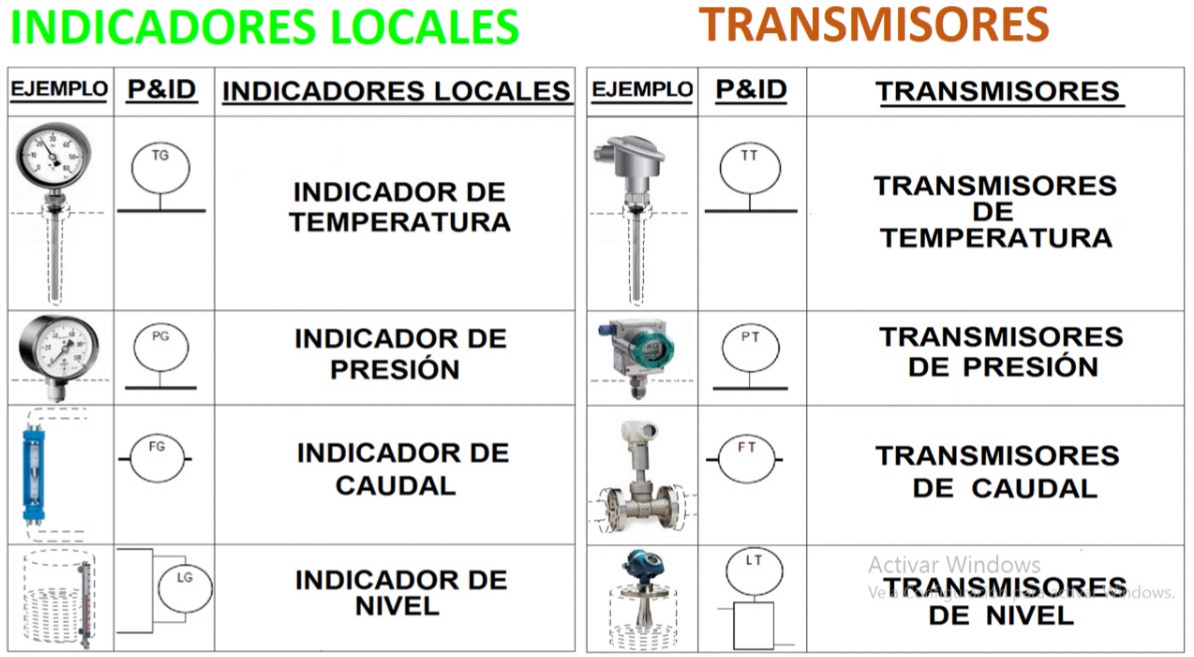

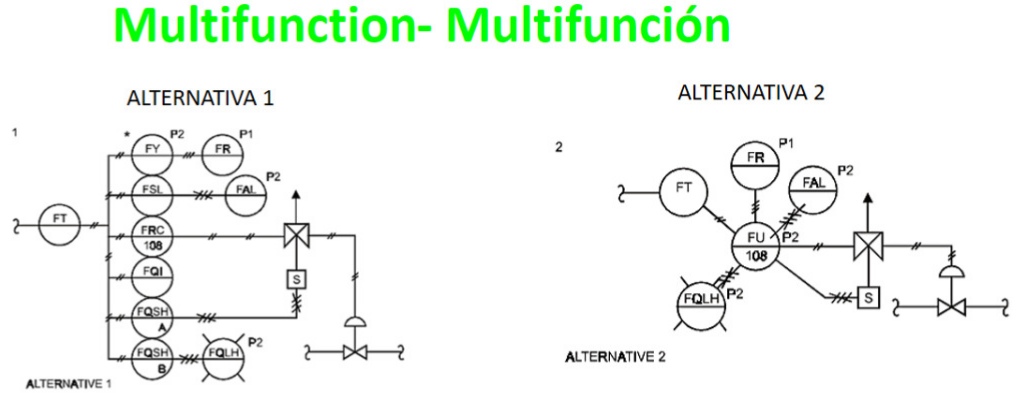

Señal de flujo recibida por el instrumento del panel P2 que indica y registra el flujo, tiene un interruptor para activar la alarma del flujo bajo, tiene un controlador para activar la válvula, transmite la medicion a un registrador en el panel P1, integra el flujo, indica el flujo integrado, tiene un interruptor para accionar una válvula solenoide después de que haya pasado un flujo integrado dado, y tiene otro interruptor para accionar una luz piloto después de que haya pasado otro flujo integrado.
EJEMPLO DE UN LAZO DE CONTROL INTEGRADO
  • Identificado con el número 2301.
  • elemento DPR-2301, es un receptor de presión diferencial.
  • FT-2301 es un transmisor de flujo electrónico.(elemento primario ubicado en una platina de orificio).
  • La salida de este controlador (FT-2301 y DPR2301) llegan al FIC-2301(indicador de flujo).
  • La salida de este controlador(FIC-2301) llega al relé de flujo FY-2301, el cual tiene un cconvertidor I/P(convierte la señal electrónica que llega a la neumática), esta actúa sobre la válvula mariposa con actuador FCV-2301 y una válvula de tres vías EV-2301.
  • La señal de salida que controla esta válvula de tres vías va a un DCS.
Vídeo de Exposición
